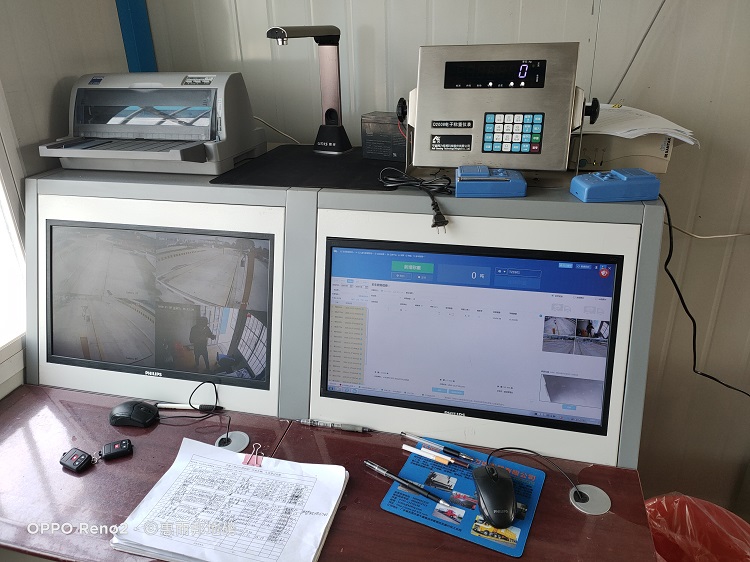

電子地磅稱重設備接線包括稱重傳感器與接線盒的接線，接線盒與稱重儀表的接線，稱重顯示儀表與打印機、大屏幕顯示器、計算機等設備的接線。
1、稱重傳感器與接線盒的接線：
將稱重傳感器的線纜線穿過秤臺，牽引到接線盒固定位，經接線盒的密封接頭進入接線盒內，將四芯或六芯線纜的不同顏色的線經測量后按正負激勵電源、正負反饋、正負信號接到接線盒內對應的接線柱上。將傳感器線纜多余的部分用扎帶綁好，收納齊整。
2、接線盒與稱重顯示儀表接線：
將專用屏蔽線纜的一端經接線盒的密封接口牽引到接線盒內，將屏蔽線纜內各色芯線接到接線盒內對應的接線柱上。將屏蔽線纜另一端穿過金屬管焊接到對應于稱重顯示儀表的專用插頭上，將插頭連接稱重顯示儀表對應插孔上。
有三點需要注意：
a.接線盒內的輸入、輸出線接好后，要擰緊、擰牢并密封接頭，放上干燥劑、做好防潮工作，然后才能固定接線盒盒蓋；
b.對不同的稱重傳感器，要根據不同的色標區分輸入、反饋、輸出，注意查看說明書；
c.對不同的稱重顯示儀表，使用的稱重顯示插座、插頭形式不一樣，接法更不一樣，注意查看說明書。
3、稱重顯示儀表出廠時只配置信號總線專用插頭（用戶如需要配置大屏幕顯示器、打印機、計算機時應在訂貨時說明，用于稱重顯示儀表與打印機、大屏幕顯示器、計算機等設備的連接線纜需另行配置）
4、電源線連接：
顯示儀表、打印機、計算機等儀器儀表的電源線插入電源插座，電源插座引入外接電源。若選配穩壓電源，則多功能插座的插頭插入穩壓電源，穩壓電源的插頭引入外接電源插口。

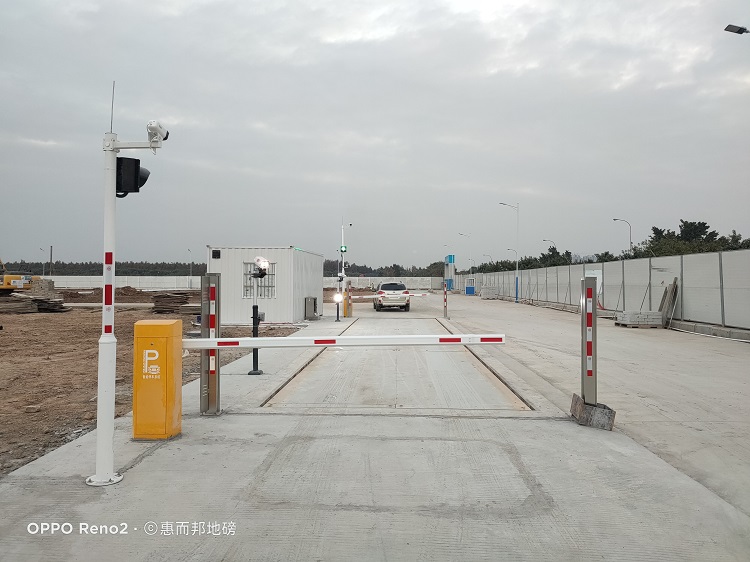

電子地磅稱重設備的接地是非常重要的，既保護人身安全，又保證設備工作穩定可靠。一般電子地磅稱重設備有兩個接地點，一個是磅房?jī)?nèi)的接地樁，使儀器儀表外殼接地；另一個是秤臺接地，用一根或數根接地線纜，將秤體與接地樁相連。
對于多雷地區，建議設置避雷針，可更有效地保護電子地磅系統。
