3.7 系統網絡結構圖

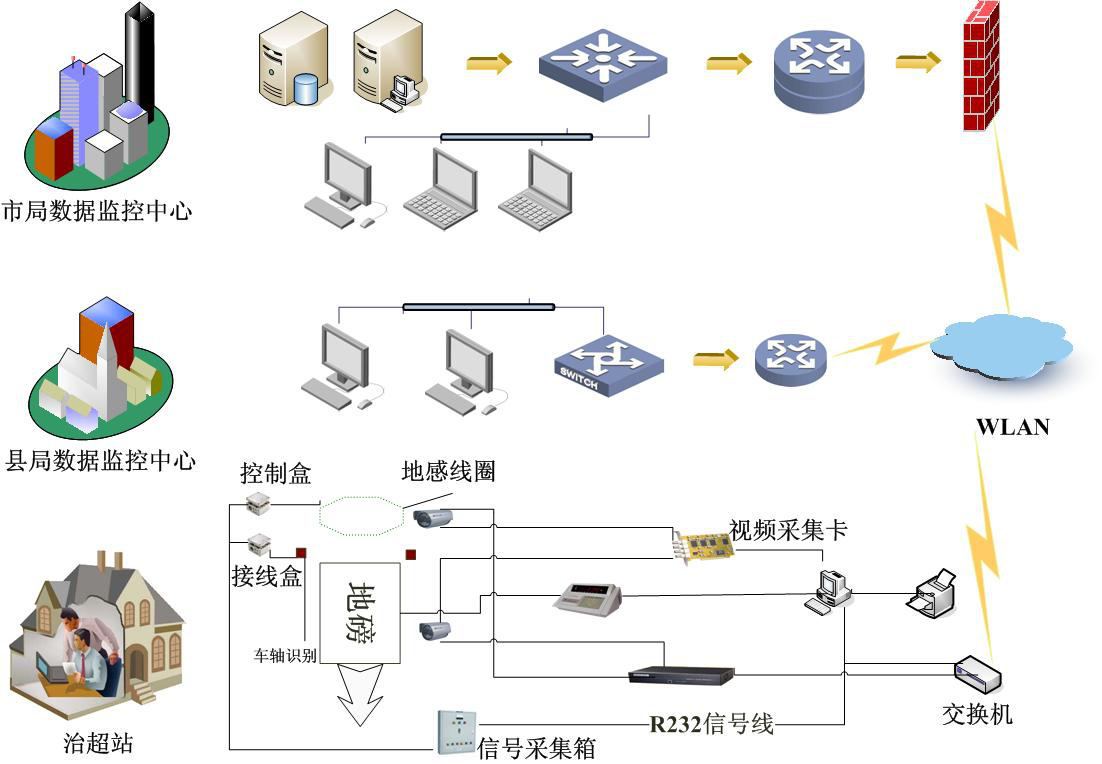

3.7.1治超檢測站網絡拓?fù)鋱D
3.7.2市縣治超中心網絡拓?fù)鋱D
3.7.3輪軸識別傳感器
在整車計重平臺上稱端設計了獨特的第一節秤臺,可以對軸和軸重?cái)?shù)據進行測量。在整車計重平臺的上秤端安裝有光柵分車器,進行對車輛進行分離,兩組信號配合進行單車的軸識別及軸數累加,進行高效的識別判斷,保證軸識別率真正達到99.9%。結合軸數判斷出當前車輛的超限值是多少。
主要參數:
? 檢測寬度:普通車道大于等于3000mm;
? 輪軸識別正確率達到99.9%以上;
? 方向判斷正確率達到99.9%以上;
? 當車軸經過輪軸識別器時,可以準確的識別輪軸數量;
? 工作環境溫度:-40℃~+80℃;
? 工作環境濕度:小于等于95%;
? 設備的防護等級:IP68;
? MTBF:≥30000h;
? 使用壽命:10年(3650天)以上;
? 采用實用、有效、合理、美觀的防塵措施,能較好避免損壞,采用防腐、防水、防響、防滑、防塵、防鼠咬處理;
光電輪軸識別圖片
